Описание станка

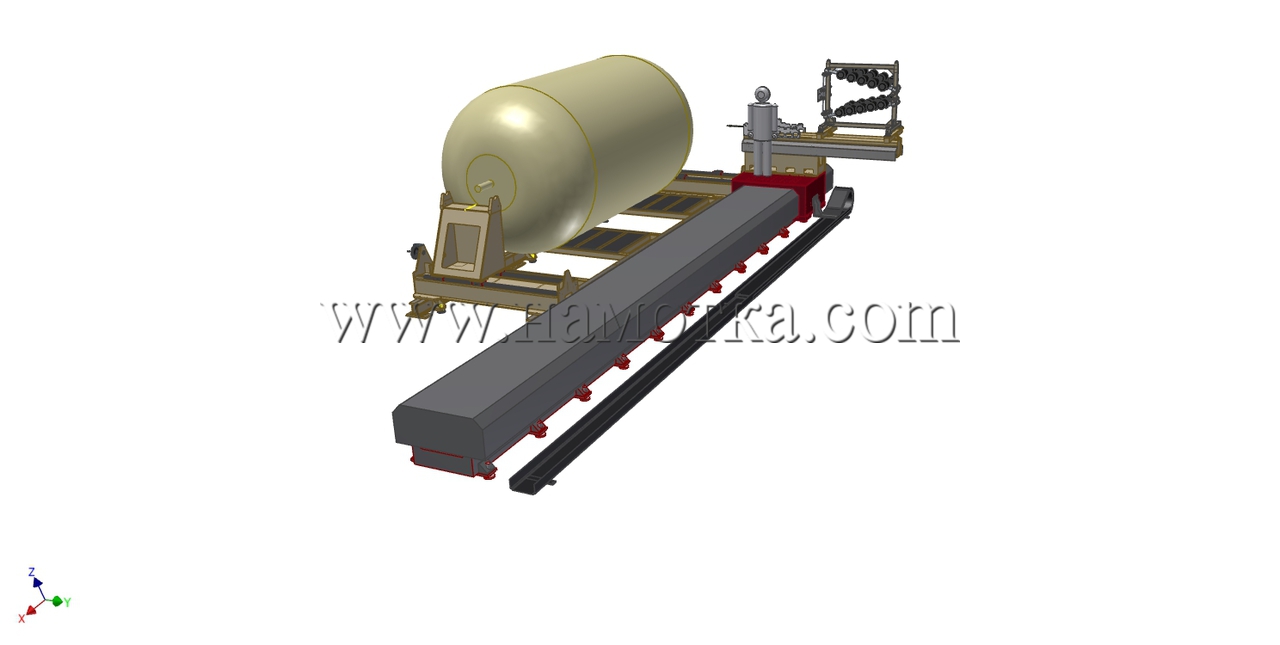

Крупногабаритный 4-х координатный намоточный станок с ЧПУ РПН-3000Ф3 предназначен для радиально-перекрёстной намотки стеклопластиковых, металлокомпозитных емкостей и изделий сложной формы.

Станок оснащен электромеханическим механизмом продольного перемещения задней бабки, а так же механизмом поперечного перемещения передней и задних бабок для намотки изделий различного диаметра.

Станок состоит из двух станин – станины изделия и станины бабок. На станине изделия установлен нитепропитывающий тракт НПТ-12А2 с автоматической системой регулировки натяжения сформированной ленты, двухканальной системой регулировки температуры связующего, лотка стока связующего, а так же ИК подогрева выходного полиуретанового ролика тракта.

На каретке станка смонтирован дополнительный пост управления с ЖК экраном-дублером СЧПУ и полноформатной клавиатурой.

Станок по требованию заказчика может быть оснащен регистраторами технологических параметров: натяжения сформированной ленты, температуры связующего, температуры зоны намотки и пр.

В базовой комплектации поставляется шпулярник для бобин с внешней размоткой (стекловолокно, базальтоволокно, органоволокно) ШВР-20. Возможна комплектация станка шпулярником ШВР-28, шпулярниками для намотки углеволокном ШВР-ххУ, а так же нитяными шпулярниками серии ШН для высокомодульной нити типа ВМПС.

Исполнение станка – пыле-, влагозащищенное, для работы с углепластиком. Охлаждение шкафа электроавтоматики осуществляется с помощью теплообменного модуля.

Технические характеристики

№ Наименование параметров Ед. изм. Данные
1 Диаметр наматываемых изделий, макс. мм 3000
2 Диаметр наматываемых изделий, мин. мм 50
3 Длина наматываемых изделий, макс.,
Варианты исполнения станка		 мм

4000, 6000
4 Масса оправки с наматываемым изделием, макс.,
Варианты исполнения станка		 кг 3200,4800
5 Количество шпинделей шт 1
6 Диаметр патрона шпинделя мм 315
7 Ход каретки станка, макс.,
Варианты исполнения станка		 мм

4800,6800
8 Скорость перемещения каретки при намотке м/мин 0…24
9 Скорость перемещения каретки установочная, макс. м/мин 30
10 Скорость перемещения суппорта при намотке м/мин 0…24
11 Скорость перемещения суппорта установочная, макс. м/мин 30
12 Частота вращения шпинделей при намотке об/мин 0…24
13 Частота вращения шпинделей установочная, макс. об/мин 30
14 Частота вращения раскладчика об/мин 0...18
15 Углы намотки град 6…90
16 Количество независимо управляемых координат шт 4
17 Скорость намотки (при диаметрах оправки 250 мм) , макс. м/мин 45
18 Точность геодезической укладки ленты мм ±0.5
19 Цена импульса по вращению оправки град 0,001
20 Цена импульса по перемещению каретки мм 0,01
21 Цена импульса по перемещению суппорта мм 0,01
22 Цена импульса по вращению раскладчика град 0,01
23 Ширина ленты при перекрестной намотке мм 4…80
24 Натяжение ленты Н 70…1800
25 Количество жгутов в шпулярнике,
Варианты исполнения шпулярника 		шт 20,28
26 Количество шпулярников, размотка внешняя шт 1
27 Количество нитетрактов шт 1
28 Тип нитепропитывающего тракта - НПТ-12А2
29 Температура связующего в ванне С (град) 25…80
30 Точность поддержания температуры связующего С (град) ± 5
31 Мощность нагревателя устройства пропиточного кВт 1 (± 5%)
32 Объем ванны пропиточной, без учета барабана л 12
33 Максимальная потребляемая мощность кВт 24,8
34 Габариты станка, при длине наматываемого изделия 6000 мм, диаметре 3000 мм
-длина мм 9170
-ширина мм 5627
-высота мм 2800
35 Масса станка, макс. кг 8690
36 Срок службы станка при 2-х сменной работе лет 7

* - По требованию заказчика возможна поставка шпулярника для бобин с внутренней размоткой ровинга или нитяным шпулярником.
