Описание станка

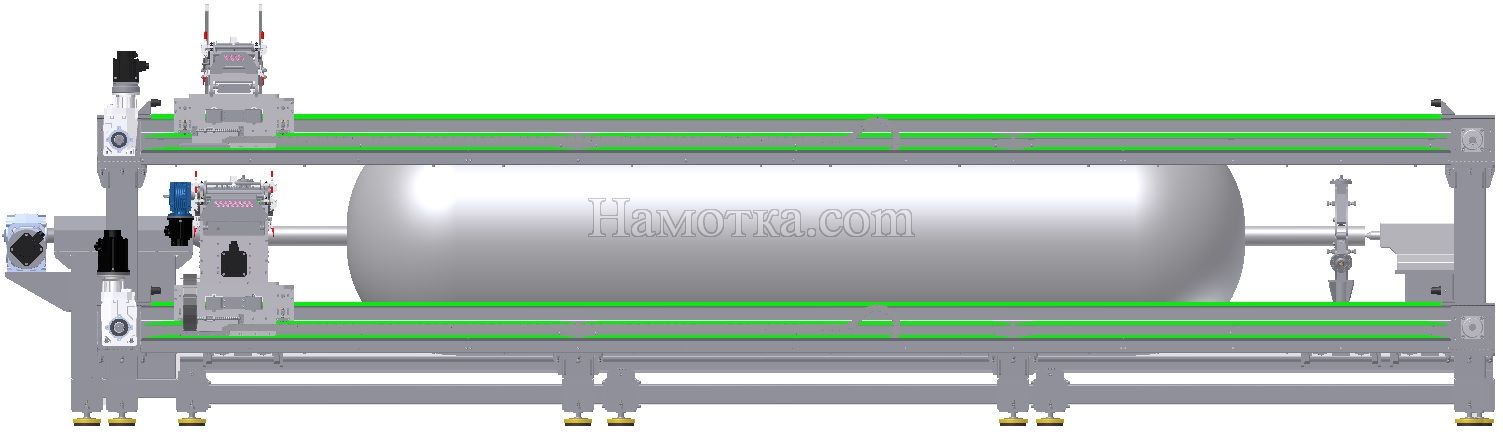

Крупногабаритный 5-ти координатный станок совмещенной намотки с ЧПУ РПСН-1500Ф3 предназначен для радиально-перекрёстной намотки стеклопластиковых, металлокомпозитных емкостей и изделий сложной формы.

Особенность станка в том, что намотка осуществляется сразу двумя каретками - тяжелой 3-х координатной для перекрестной намотки и легкой, для радиальной. Данная функция позволяет обойтись без переходных витков между слоями и более чем в 2 раза ускорить процесс намотки.

Станок оснащен электромеханическим механизмом продольного перемещения задней бабки, позволяющим осуществлять намотку изделий длиной от 600 мм до 6000 мм.

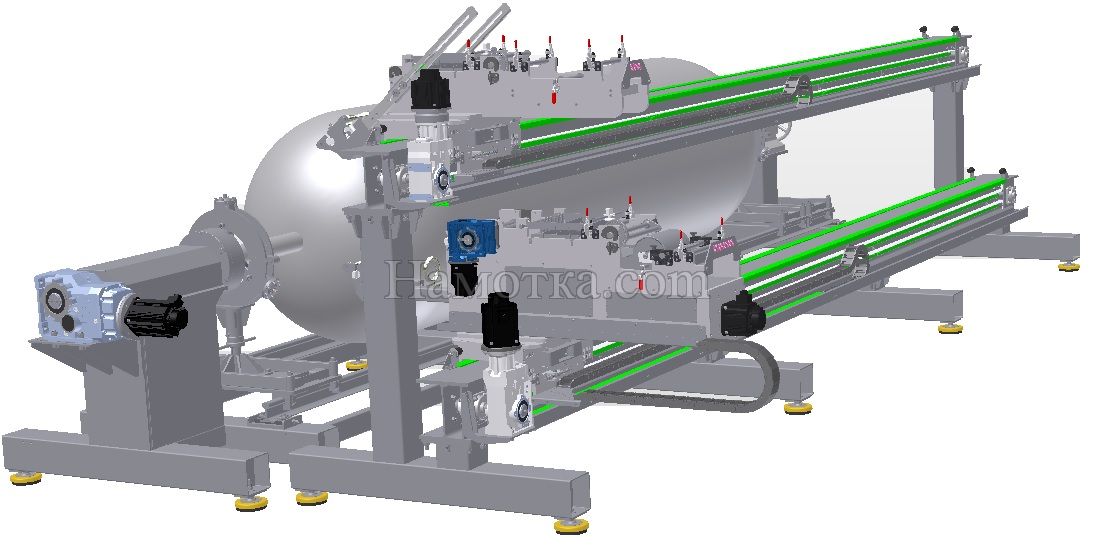

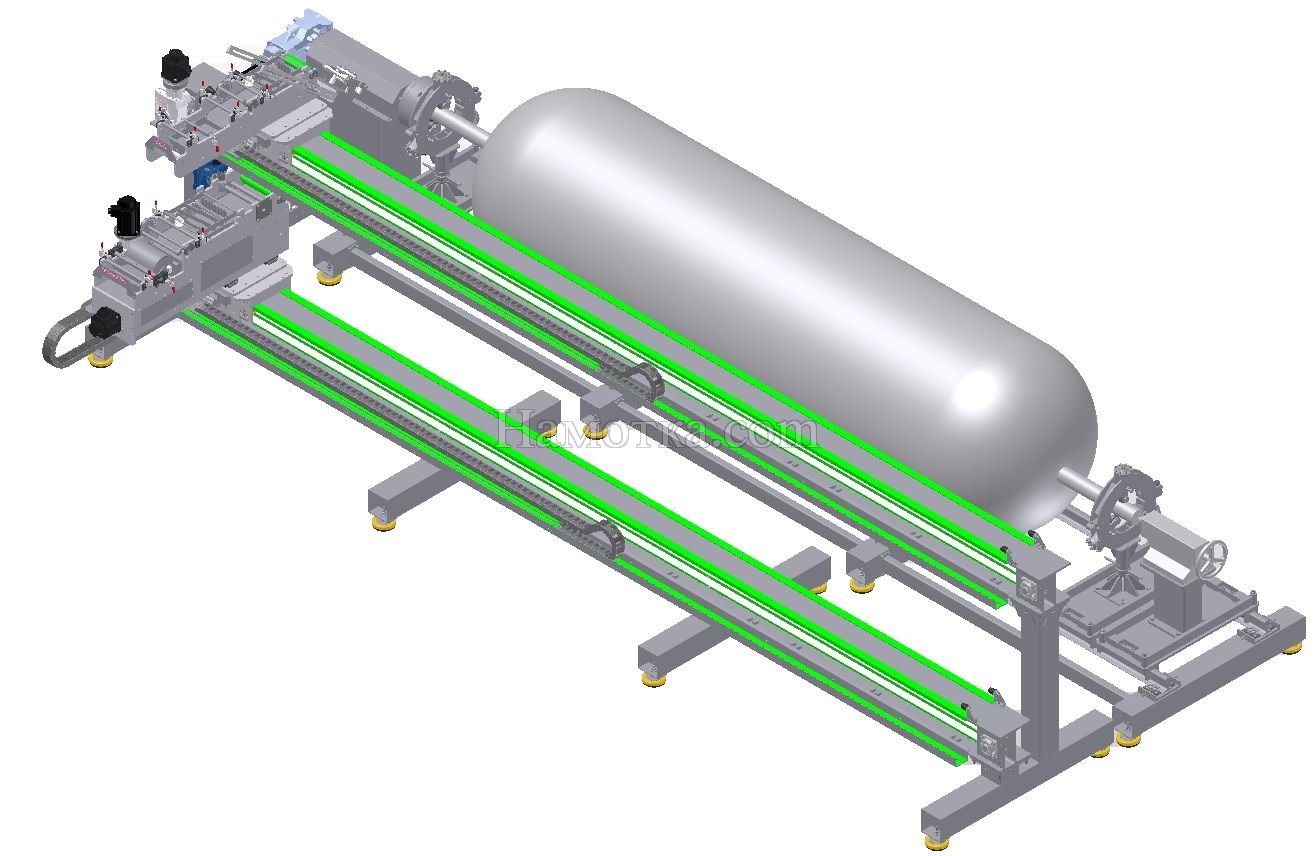

Станок состоит из трех станин – нижней станины, верхней станины и станины бабок. На нижней станине установлен нитепропитывающий тракт НПТ-8А2 с автоматической системой регулировки натяжения сформированной ленты, двухканальной системой регулировки температуры связующего, лотка стока связующего, а так же ИК подогрева выходного полиуретанового ролика тракта. На верхней станине установлен тракт НПТ-6Р с пропиткой кунанием, с возможностью намотки сухим материалом.

Станок по требованию заказчика может быть оснащен регистраторами технологических параметров: натяжения сформированной ленты на обоих каретках, температуры связующего на обоих трактах, температуры зоны намотки и пр.

В базовой комплектации поставляется шпулярник для бобин с внешней размоткой (стекловолокно, базальтоволокно, органоволокно) ШВР-28. Возможна комплектация станка шпулярниками для намотки углеволокном ШВР-ххУ, а так же нитяными шпулярниками серии ШН для высокомодульной нити типа ВМПС.

Исполнение станка – пыле-, влагозащищенное, для работы с углепластиком. Охлаждение шкафа электроавтоматики осуществляется с помощью теплообменного модуля.

Технические характеристики

№ Наименование параметров Ед. изм. Данные
1 Диаметр наматываемых изделий, макс. мм 1500
2 Диаметр наматываемых изделий, мин. мм 100
3 Длина наматываемых изделий, макс.,
мм

5500
4 Масса оправки с наматываемым изделием, макс.,
 кг 1500
5 Количество шпинделей шт 1
6 Количество положений шпинделя шт 1
7 Количество независимо управляемых координат шт

5
8 Количество кареток станка шт 2
9 Ход "тяжелой" каретк (перекрестной намотки) и станка, макс. мм 5900
10 Ход "легкой" каретки (радиальной намотки) станка, макс. мм 6000
11 Скорость перемещения "тяжелой" каретки при намотке м/мин 0...36
12 Скорость перемещения "легкой" каретки при намотке м/мин 0...36
13 Частота вращения шпинделя при намотке об/мин 0…32
14 Углы намотки "тяжелой" каретки град 7...90
15 Углы намотки "легкой" каретки град 30...90
16 Точность геодезической укладки ленты "тяжелой" каретки мм ± 1
17 Точность геодезической укладки ленты "легкой" каретки мм ± 0.5
18 Цена импульса по вращению оправки (ось С) град 0,001
19 Цена импульса по перемещению "тяжелой" каретки (ось Z) мм 0,01
20 Цена импульса по перемещению суппорта (ось X) мм 0,01
21 Цена импульса по вращению раскладчика(ось А) град 0,001
22 Цена импульса по перемещению "легкой" каретки (ось W) мм 0,01
23 Ширина ленты на раскладчике "тяжелой" каретки, макс. мм 55
24 Натяжение ленты на раскладчике "тяжелой" каретки, макс. Н 1200
25 Ширина ленты на раскладчике "легкой" каретки, макс. мм 40
26 Натяжение ленты на раскладчике "легкой" каретки, макс. Н 500
27 Регулировка натяжения в тракте «тяжелой» каретки - автомат
28 Регулировка натяжения в тракте «легкой» каретки - ручная
29 Тип протяжного тракта "тяжелой" каретки - НПТ-8А2
30 Тип сформированной ленты "тяжелой" каретки - «мокрая»
31 Тип сформированной ленты "легкой" каретки - «мокрая»/«сухая»
32 Количество жгутов в шпулярнике шт 24
33 Количество шпулярников шт 1
34 Тип шпулярника для бобин с внешней размоткой - ШВР-24
35 Диапазон посадочных диаметров устанавливаемых бобин мм 58...78
36 Температура связующего в ванне С (град) 25...90
37 Точность поддержания температуры связующего в ванне С (град) ± 5
38 Мощность нагревателя устройства пропиточного кВт 1,35 (± 5%)
39 Объем ванны пропиточной: (пропитка печатным барабаном) л 8
40 Высота центров бабки шпиндельной и бабки задней от уровня пола мм 1200...1350
41 Габариты станка
-длина мм 7100
-ширина мм 2900
-высота мм 2200
42 Масса станка, макс. кг 4800
